Streckgitter
Großmaschen
Bei unseren Großmaschen reicht die Maschenlänge L von 62 bis 115 mm und die Maschenbreite W von 22 bis 55 mm. Wir fertigen sie bis 2.500 mm Arbeitsbreite. Weitere Dimensionen auf Anfrage.
Typen
Alle Typen im Überblick.
Stegbreite und Stegdicke sind variabel. Das Gewicht gilt für Stahl. FQ ist der freie Querschnitt, also der Anteil der offenen Fläche an der gesamten Streckgitterfläche.
Tabelle seitlich wischen, um alle Werte zu sehen.
| Typ | Foto | L mm | W mm | B mm | A mm | FQ ca. % | kg/m² ca. | Arbeitsbreite mm |
|---|---|---|---|---|---|---|---|---|
| G1 |  | 62,0 | 22,0 | 3,0 | 2,0 | 72,7 | 4,2 | 2500 |
| G2 |  | 62,0 | 25,0 | 3,0 | 3,0 | 76,0 | 5,6 | 2500 |
| G3 |  | 62,0 | 30,0 | 4,0 | 3,0 | 73,0 | 6,2 | 1500 |
| G4 |  | 75,0 | 30,0 | 3,0 | 3,0 | 80,0 | 4,7 | 1500 |
| G5 |  | 75,0 | 31,0 | 7,0 | 3,0 | 54,8 | 10,6 | 1500 |
| G6 |  | 88,0 | 38,0 | 4,0 | 3,0 | 78,9 | 4,9 | 1500 |
| G7 |  | 88,0 | 38,0 | 7,0 | 3,0 | 63,0 | 8,6 | 1500 |
| G8 |  | 88,0 | 44,0 | 12,0 | 3,0 | 45,5 | 12,8 | 1500 |

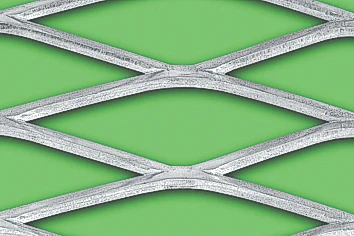

| G9 |  | 103,0 | 27,0 | 5,0 | 3,0 | 63,0 | 8,7 | 2500 |

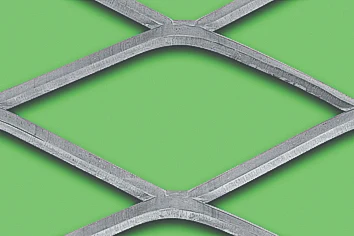

| G10 |  | 115,0 | 50,0 | 7,0 | 3,0 | 72,0 | 6,72 | 2500 |

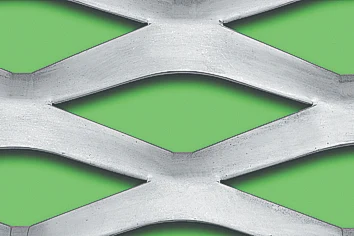

| G11 |  | 115,0 | 55,0 | 18,0 | 2,0 | 35,0 | 10,4 | 2500 |
Weitere Dimensionen auf Anfrage
Stegbreite und Stegdicke passen wir an. Nennen Sie uns einfach Ihre Wunschmaße.
Mit Weiterverarbeitung
Pulverbeschichtet, verzinkt, gekantet oder mit Ausschnitten für Lüftungen und Lampen.
