Technische Daten

Maße und Berechnungen.

Wir fertigen je nach Maschengröße bis 2500 mm breit. Die Länge kann variabel gefertigt werden. Materialstärken von 0,1 mm bis 3 mm, Aluminium bis 5 mm.

Technische Zeichnung aus dem Brünsch-Katalog: Streckgittertafel mit den Maßen C Streckgitterbreite und D Streckgitterlänge — Streckgittertafel mit Breite C und Länge D

Bestellung

So bestellen Sie Ihr Streckgitter.

Ein Streckgitter beschreiben vier Maße, in dieser Reihenfolge: Maschenlänge, Maschenbreite, Stegbreite und Stegdicke. Die Maße W, B und A sind variabel.

Bestellbeispiel

30 x 12 x 1,5 x 1

Bedeutung der Zahlen im Bestellbeispiel
30	Maß L	Maschenlänge
12	Maß W	Maschenbreite
1,5	Maß B	Stegbreite
1	Maß A	Stegdicke

Breite und Länge

Bis 2500 mm breit, je nach Maschengröße. Die Länge fertigen wir variabel.

Materialstärke

Von 0,1 mm bis 3 mm, bei Aluminium bis 5 mm.

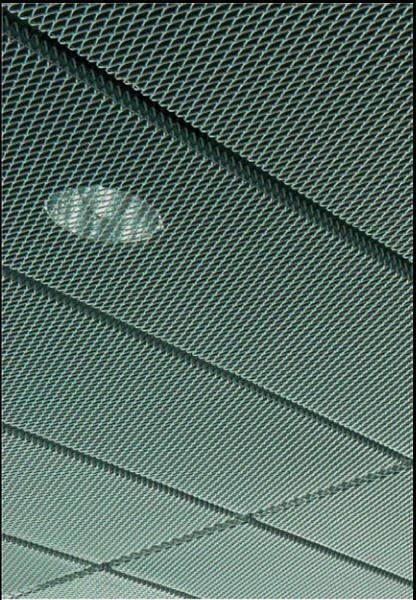

Streckgitterdecke in Nahaufnahme mit Leuchtenausschnitt — Deckenplatine im Detail

Schnittzeichnung durch zwei Stege eines Streckgitters mit Stegbreite B und Stegdicke A — Schnitt durch die Stege: Stegbreite B und Stegdicke A

Bezeichnungen

Was die Buchstaben bedeuten.

Bezeichnungen der Maße
L	Maschenlänge
W	Maschenbreite
B	Stegbreite
A	Stegdicke
C	Streckgitterbreite
D	Streckgitterlänge

Freier Querschnitt

FQ in Prozent.

Darunter versteht man das Verhältnis der durch das Strecken erzeugten offenen Fläche zur gesamten Streckgitterfläche.

FQ = (1 − 2 BW) x 100 %

Gewicht

Gewicht pro m².

G = 2 x B x AW x γ (kg/m²)

γ ist die Rohdichte in kg/dm³: Stahl und Edelstahl 7,85, Aluminium 2,7.

Offene Fläche

Je höher der freie Querschnitt, desto mehr Luft und Licht.

Durch den sehr hohen freien Querschnitt können die Vorgaben der Brandschutzverordnungen bestens erfüllt werden.
